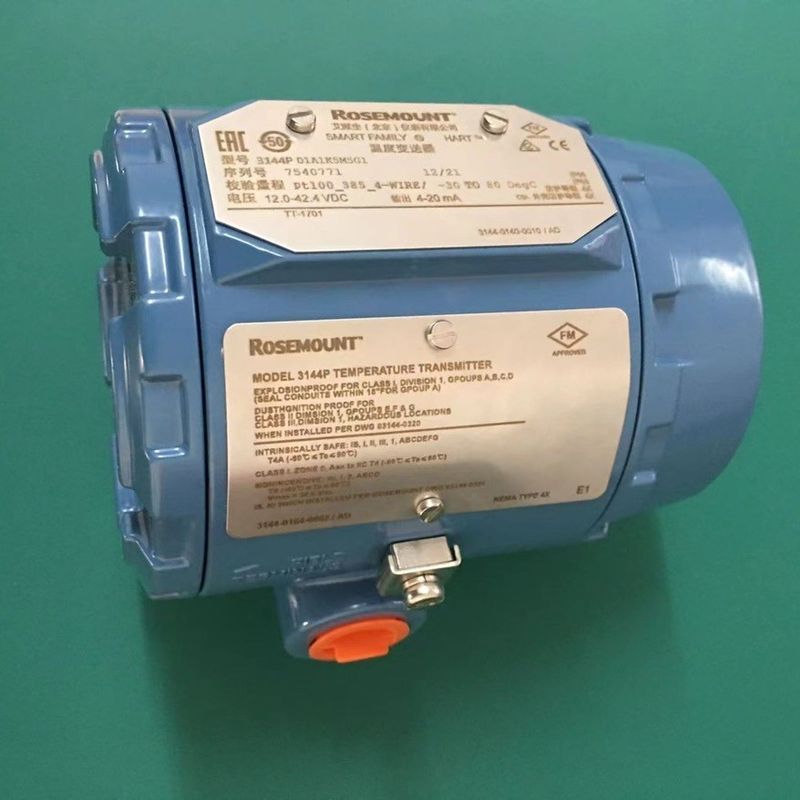

3144P Zorlu Ortam 4-20mA Çıkış HART Protokolü Vericisi Sıcaklık Vericisi

3144P Zorlu Ortam 4-20mA Çıkış HART Protokolü vericisi Sıcaklık Vericisi

Öne Çıkanlar — Özellikler ve İşlevler

Gelişmiş Algılama ve Doğruluk

• Evrensel girişler: RTD'leri (2/3/4 telli), termokuplları (Tip B, E, J, K, N, R, S, T, L, U, W5Re/W26Re), milivolt ve ohm sinyallerini kabul eder
• Tek veya çift sensör modu: Diferansiyel, ortalama alma, yedekli ölçüm, Hot‑Backup® ve Sensör Sürüklenme Uyarısı özelliklerini destekler
• Verici‑Sensör Eşleştirme (C2 seçeneği): Değiştirilebilirlik hatasını ~%75 oranında azaltmak için RTD sensör özellikleriyle kalibre eder

Teşhis ve Güvenlik

• Termokupl döngüsü bozulma tespiti: Tel sorunlarını gösterebilecek direnç değişikliklerini izler
• Min/maks izleme: Hem proses hem de ortam sıcaklıkları için tepe değerlerini sürekli kaydeder
• Sensör Sürüklenme Uyarısı: Çift sensör okumaları önceden belirlenmiş eşiklerin ötesine geçtiğinde uyarır
• Hot Backup® (U1 seçeneği): Birincil sensör arızalanırsa, kesintisiz çıkış sağlayarak yedek sensöre sorunsuz bir şekilde geçer
• IEC 61508 Güvenlik Sertifikalı: SIL'e kadar sertifikalı HART‑tabanlı üniteler 2 (1oo1 mantığı) ve SIL 3 (yedekli 1oo2 kurulumu)
• Bağımsız arıza‑güvenli devre: İşlemci arızası durumunda, analog çıkış önceden ayarlanmış arıza‑yüksek veya arıza‑düşük durumuna geçer.

Fiziksel ve Çevresel Tasarım

• Çift‑bölmeli sağlam muhafaza: Suya, toza, kablo gürültüsüne ve EMI'ye karşı sağlam koruma sağlar (NEMA 4X/IP66/68)
• Muhafaza malzemeleri ve girişleri: Düşük‑bakır alüminyum veya isteğe bağlı paslanmaz çelik, ½‑14 NPT, M20, PG13.5 veya JIS boru seçenekleriyle
• Çalışma ve depolama aralığı: –40 °C ila +85 °C (elektronik); –60 °C ila +120 °C (depolama) .
• Kararlılık özellikleri: RTD'ler 5 yıl boyunca ±0,25 % veya ±0,25 °C korur; termokupllar ±0,5 % veya ±0,5 °C
• Kendini‑kalibre eden ADC ve sağlam EMC performansı (IEC 61000‑4‑3, 30'a kadar V/m testi)

İletişim ve Yerel Arayüz

• 4‑20 mA + HART (Rev 5/7) veya FOUNDATION Fieldbus (ITK 6.0, NE107) yerleşik AI, PID ve gelişmiş teşhis işlev bloklarıyla
• Yerel LCD ekran: Proses değerini ve teşhisleri grafiksel olarak gösterir; yerinde kolay yapılandırma ve doğrulama

Kablolama / Yapılandırma Anlık Görüntüleri

• Tek sensör kablolaması: HART ve Fieldbus modları için standart RTD veya termokupl bağlantı şemaları mevcuttur.
• Çift sensör kablolaması: ΔT, ortalama alma veya yedekli ölçümler için ideal olan çift RTD'leri, çift T/C'leri veya karışık RTD+T/C kurulumlarını destekler
• Tipik tepki süresi: Tek sensör modu için ~0,5 s, çift sensörler için ~1 s.

Mevcut Seçenekler ve Yapılandırılabilirlik
