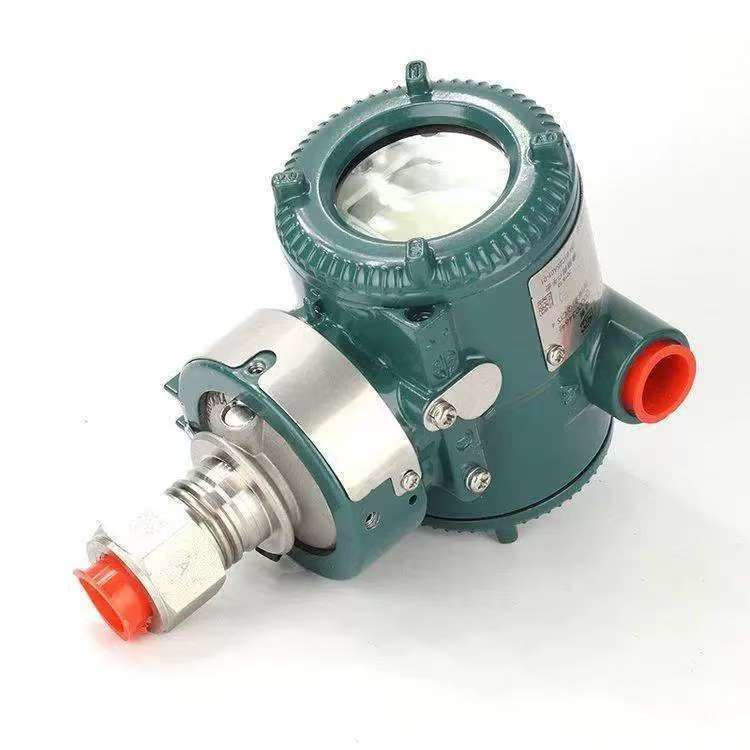

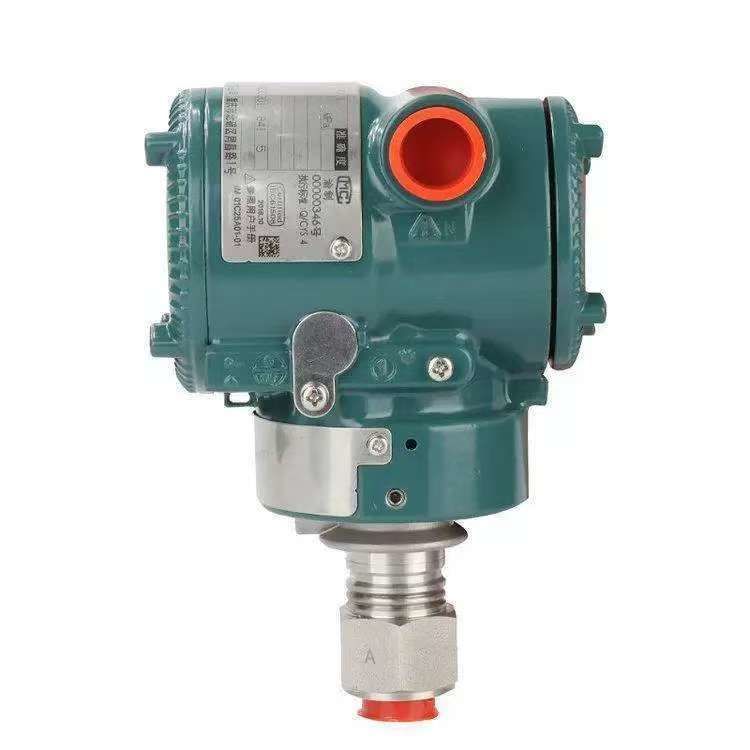

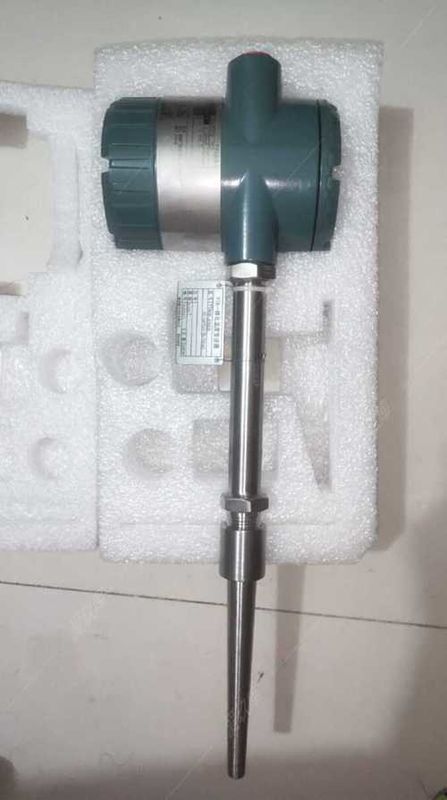

Yokogawa YTA710 Son Sıcaklık Göndericisi YTA710-JA1A2DB/KU2/C3/N4

Yokogawa YTA710 Üstün Sıcaklık Vericisi YTA710-JA1A2DB/KU2/C3/N4

YTA710, Termokupl, RTD, ohm veya DC milivolt girişlerini kabul eden ve bunları iletim için 4 ila 20 mA DC veya Fieldbus sinyaline dönüştüren, son derece hassas bir sıcaklık vericisidir. YTA710, HART, BRAIN ve FOUNDATION Fieldbus iletişim protokollerini destekler. HART tipi, güvenlik gereksinimi için SIL 2'ye uygun olarak sertifikalandırılmıştır.

ÖZELLİKLER

Yüksek güvenilirlik

Çift bölmeli muhafaza, zorlu ortamlara karşı yüksek direnç yeteneği sağlar.

Çeşitli sensör girişleri

Sensör giriş tipi, termokupllardan (T/C), RTD'lerden, ohm'lardan veya DC milivolt'lardan kullanıcı tarafından seçilebilir.Dijital iletişim

HART protokol revizyonu 7 ve FOUNDATION Fieldbus'tur. Cihaz yapılandırması, Fieldmate veya El Tipi terminal kullanılarak kullanıcı tarafından değiştirilebilir.

Yerel Parametre Ayarı

Basma düğmesi ile parametre yapılandırması, parametreler için kolay ve hızlı kurulum sunar.

Kendi kendine teşhis fonksiyonu

Sürekli kendi kendine teşhis yeteneği, uzun vadeli performans ve daha düşük sahip olma maliyeti sağlar.

Çift evrensel giriş

Çift giriş, iki termokupl, RTD, ohm veya DC milivolt girişi kabul edebilir. Diferansiyel veya ortalama sıcaklık ölçümü seçilebilir. Sensör arızası durumunda birincil sensörden yedek sensöre otomatik geçiş için sensör yedekleme fonksiyonu.

YTA710 Özellikleri Şunları İçerir:

l  Çift bölmeli saha montaj muhafazası

l  Yerel Parametre Ayarı (LPS) fonksiyonu (göstergeli model)

l  Gelişmiş teşhis

l  Çıkarılabilir Yıldırımdan Koruyucu

YTA710 Sıcaklık Vericisinin Faydaları Nelerdir?

Güvenilir teknolojiyi üstün saha bilgisiyle birleştiren Yokogawa, 'algılamayı' 'anlamlandırmaya' dönüştürerek, bir cihazın yaşam döngüsüne dair içgörüler sağlar ve kullanıcıya değer katar.

YTA Total Insight, cihazların yaşam döngüsü boyunca değerli bilgiler sunar.

Algılama Seçimi:- Mühendislik ve Tedarik -

Basit ürün yelpazesi ve çok çeşitli uluslararası onaylar, müşterinin doğru ürünü seçmesine yardımcı olur.

Kolay Kurulum:- Yapılandırma ve Devreye Alma -

Cihazları yapılandırmanın çeşitli yolları, kurulum ve yapılandırma süresini azaltmaya katkıda bulunur.

Zengin Bilgi:- İşlem ve Gözlem -

Değerli teşhis bilgileri, gelişmiş proses verimliliğine yol açar.

Uzman Çözüm:- Bakım ve Servis -

Zamanında bakım bilgileri sağlamak, bakım maliyetini azaltmaya katkıda bulunur.

Algılama Seçimi

Mühendislik ve Tedarik -- Basit ürün yelpazesi ve çok çeşitli uluslararası onaylar, müşterinin doğru ürünü seçmesine yardımcı olur.

Personel güvenliği, tesis kullanılabilirliği, verim ve karlılık kadar önemlidir. Bu nedenlerle Yokogawa, güvenliğin asla bir seçenek olmaması gerektiğine, tüm modern proses otomasyon ve kontrol ekipmanlarında standart bir özellik olması gerektiğine inanmaktadır. YTA710 bu felsefeyle tasarlanmış ve üretilmiştir.

Sağlam Yapı

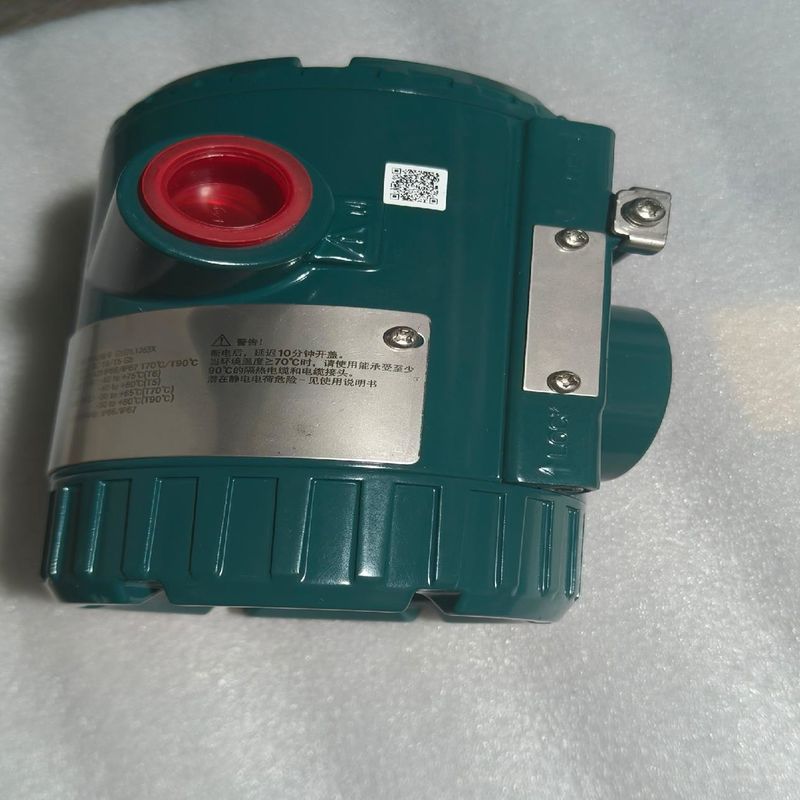

Günümüzün sıcaklık uygulamaları çok zorlu ortamlarda bulunabilir; Yokogawa'nın sıcaklık vericileri, düşük bakır alüminyum veya paslanmaz çelikten yapılmış çift bölmeli bir muhafaza tasarımı ile zorlu koşullara dayanacak şekilde tasarlanmıştır. Çift bölmeli tasarım, saha kablolama terminallerini elektronikten izole eder.

Exida® IEC 61508 Sertifikası

Yokogawa YTA710 serisi sıcaklık vericileri, IEC61508:2010 Bölüm 1'den 7'ye ve IEC61511:2004 Bölüm 1'den 3'e göre tasarlanmış ve sertifikalandırılmıştır. SIL 2 güvenlik uygulamalarında tek verici kullanımı ve SIL 3 güvenlik uygulamalarında benzersiz bir seçenek gerektirmeden çift verici kullanımı için onaylanmıştır. Yokogawa YTA710 sıcaklık vericileri ile artık iki ayrı envanter tutmak zorunda kalmayacaksınız - biri üretim uygulamaları için, diğeri güvenlik uygulamaları için. Bu şirketiniz için ne kadar tasarruf sağlayacak? Sertifika ve FMEDA, yukarıdaki "İndir" sekmesi altında mevcuttur.

Dünya Çapında Onaylar

Piyasaların hızlı küreselleşmesiyle birlikte, çok sayıda uluslararası standart ve onay gerekli hale gelmektedir. Yokogawa cihazları, FM, CSA, ATEX, IECEx, INMETRO, KOSHA, EAC ve NEPSI dahil olmak üzere çeşitli uluslararası sertifikalar almıştır.

Evrensel Girişler

Çeşitli RTD'ler ve termokupllarla sıcaklık ölçümüne ek olarak, YTA610/YTA710, DC voltajını ve direnci analog 4 ila 20 mA çıkışa dönüştürmek için kullanılabilir. Direnç veya voltaj girişi sağlamak için kullanılabilecek çok çeşitli cihazlar vardır.

Kolay Kurulum

Yapılandırma ve Devreye Alma -- Cihazları yapılandırmanın çeşitli yolları, kurulum ve yapılandırma süresini azaltmaya katkıda bulunur.

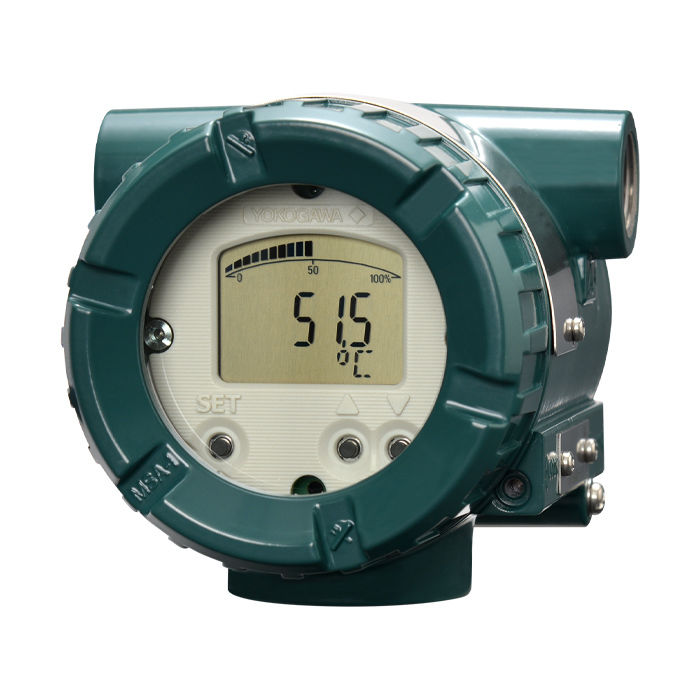

Yerel Parametre Ayarı (LPS)

Temel parametreler, bir El Tipi İletişimciye (HHC) veya ek yapılandırma araçlarına gerek kalmadan, ekranda bulunan LPS yapılandırma düğmeleriyle sahada hızlı bir şekilde ayarlanabilir.

* Erişilebilir parametreler, iletişim protokolüne bağlı olarak değişir

FieldMate Kullanarak Yapılandırma

FieldMate, cihazları ayarlamak ve yapılandırmak için bir araçtır. Cihaz bakımı, yönetimi ve hatta değiştirilmesi, kolayca anlaşılır sezgisel ekranlarla gerçekleştirilebilir.

Uygun bir modem ile FieldMate, Hart®, FOUNDATION™ Fieldbus, Profibus. Modbus veya ISA100 cihazlarıyla iletişim kurabilir.

Sensör Eşleştirme (İsteğe Bağlı)

Tüm RTD sensörleri genel bir standart direnç eğrisini takip etse de, her sensör, üretim süreci veya malzeme yapısındaki küçük farklılıklar nedeniyle benzersiz bir direnç çıkış eğrisine sahiptir. 'İdeal' standart eğri ile sensörün gerçek eğrisi arasındaki fark, ölçümde hatalara neden olacaktır. Yüksek doğruluk gerektiren uygulamalar için, sıcaklık sensörü üreticileri, bireysel direnç çıkışını tanımlamak için sensöre özgü bilgiler sağlayabilir. Sensör eşleştirme, YTA610/YTA710'da RTD sensör için sensör üreticisinin sensöre özgü bilgilerini (Callendar-Van Dusen katsayıları olarak bilinir) kullanarak ölçümün doğruluğunu artırabilen isteğe bağlı bir fonksiyondur.

Özel Termokupl Kullanıcı Tablosu

YTA710, bir dizi önceden programlanmış termokupl girişi sunar; ancak, kullanılan Termokupl girişi önceden programlanmışlardan biri değilse ve o sensör için sıcaklık-EMF verileri mevcutsa, YTA710, FieldMate aracılığıyla termokupl EMF giriş değerine göre sıcaklığı belirlemek için özel tabloyu kullanır.

Zengin Bilgi:

İşlem ve Gözlem -- Değerli teşhis bilgileri, gelişmiş proses verimliliğine yol açar.

YTA710, YTA610'un tüm teşhislerine ek olarak dört ek teşhise sahiptir.

Termokupl Kısa Devre

TC kısa devre teşhisi, TC sensöründe herhangi bir kısa devreyi tespit eder. Akım uygulandığında ve bir sensörün direnci müşteri tarafından tanımlanan bir eşiğin altında olduğunda, fonksiyon kısa devreyi gösteren alarmı verir. Bu teşhis, Namur NE89 önerileri için geçerlidir.

RTD Kısa Devre

3 telli ve 4 telli RTD'ler için kullanılabilen RTD kısa devre teşhisi, RTD veya direnç girişi kullanıldığında herhangi bir kısa devreyi tespit eder. Sensörün direnci ayarlanan bir eşiğin altında olduğunda, fonksiyon kısa devreyi gösteren bir alarm verir. Eşik değeri, üniteye önceden programlanmıştır ve giriş tipine bağlıdır. Bu teşhis, Namur NE89 önerileri için geçerlidir.

RTD Korozyon

RTD korozyon teşhisi, terminallerde ve ölçüm kabloları boyunca herhangi bir korozyonu tespit eder. Terminallerin ve kabloların direnci programlanmış bir eşiğin üzerinde olduğunda, fonksiyon terminallerde veya kabloda korozyon varlığını gösteren bir alarm verir. Bu teşhis, Namur NE89 önerileri için geçerlidir.

Sıcaklık Döngüsü Teşhisi

Sıcaklık döngüsü teşhisi, önleyici bakım için kullanılır. Fonksiyon, belirli bir süre içinde sıcaklık dalgalanmalarının sayısını görüntüler. Bu dalgalanmalar, sensörün arızalanmasına yol açabilir. TC veya RTD girişleri için mevcuttur ve sıcaklığın önceden programlanmış üst ve alt limitlere kaç kez ulaştığını gösterir. Alarma ulaşma sayısı da önceden programlanmıştır. Vuruş sayısı eşiği aştığında, fonksiyon bir alarm verir. Bu teşhis, Namur NE89 önerileri için geçerlidir.

Uzman Çözüm

Bakım ve Servis -- YTA610, bakımı ve servisi hızlı ve kolay hale getirmek, prosesi çalışır durumda tutmak için araçlara sahiptir.

Servis Kaydı

Cihaz tarafından tespit edilen alarmlar, çalışma zamanı bilgileriyle birlikte dahili bellekte saklanır. Sorun giderme, günlüğü kontrol ederek hızlı bir şekilde gerçekleştirilebilir.

Alarm kaydı

Maks / Min sıcaklık sensörü değeri

Maks / Min ortam sıcaklığı değeri

Çalışma süresi

Cihaz Yaşam Döngüsü Yönetimi

Yeni geliştirilen Cihaz Yaşam Döngüsü Yönetimi hizmeti, yapılması gereken manuel iş miktarını en aza indirmeye ve cihaz bilgileri yönetimini iyileştirmeye yardımcı olur. Bu hizmet, bakım çalışmaları için faydalı olan cihazlar üzerindeki bilgileri kaydetmeyi, görüntülemeyi ve yönetmeyi kolaylaştırır ve müşterilerin tesis bakım çalışmalarının verimliliğini ve veri yönetimi kalitesini iyileştirmelerine yardımcı olur. Yokogawa, bu Cihaz Yaşam Döngüsü Yönetimi hizmeti gibi çözümler aracılığıyla, müşterilerine tesis varlıklarının optimum kontrolünü sağlamak için ihtiyaç duydukları desteği sağlayacaktır.

Çıkarılabilir Yıldırımdan Koruyucu (İsteğe Bağlı)

YTA610/YTA710, çok seviyeli terminal bloğuna doğrudan bağlanan isteğe bağlı bir yıldırımdan koruyucu sunar. Tasarım, yıldırımdan koruyucunun sahada kolayca eklenmesini veya değiştirilmesini sağlar.

Veri Aktarımı

Yokogawa'nın FieldMate - Çok Yönlü Cihaz Yönetim Sihirbazı, veri aktarım fonksiyonunu kullanarak aynı yapılandırmayı birden fazla cihaza programlamak için kullanılabilir, bu da toplam cihaz yapılandırma süresini azaltır.

Yokogawa sıcaklık vericisi, herhangi bir sayıda tedarikçiden RTD'ler veya termokupl sensörleri kullanabilir.

Burns Engineering

Yokogawa, Yokogawa'nın YTA serisi sıcaklık vericileriyle kullanılmak üzere endüstriyel sensörler sunmak için Burns Engineering ile ortaklık kurmuştur. Burns Engineering, çok çeşitli müşteri gereksinimlerini karşılamak için çok çeşitli sensör tipleri (RTD veya TC), termokupl malzemeleri, termokupl tipleri ve daldırma uzunlukları sağlar. Burns Engineering sensörleri, Yokogawa için Kuzey Amerika'da üretilmektedir.
